PRODUCTS
取扱製品
1906年の創業以来、日本全国で「さく井工事」の専門家として歩んできました。
100年以上にわたり培った技術と、常に最先端を追求する「革新」の精神で、
安全で持続可能な水資源と、世界に誇る“ONSEN”文化を支え続けます。
主要機器・ポンプ
ファイバーグラス製温泉用パイプ
耐食性・保温性に優れた独自資材。錆びやスケールの付着を抑え、温泉の温度を保ったまま効率的に揚湯します。
ＥＰＳ電動水中ポンプ
大容量・高揚程のプロ仕様。過酷な水中環境下でも安定した性能を発揮する、温泉・深井戸専用の電動ポンプです。
井戸用人力ポンプ
電源不要の災害対策・非常用。深い井戸からでも人力で揚水可能な、ハンドポンプを取り扱っています。全世界で10万台以上の設置実績があります。
配線・絶縁メンテナンス資材
水中ケーブル 接続キット
完全防水の接続ソリューション。水中ポンプの配線を確実に保護し、漏電や腐食トラブルを未然に防ぎます。
Raychem 熱収縮チューブ
世 界基準の絶縁・保護性能を誇るWCSM 1200mm厚肉絶縁チューブ。過酷な温度変化や化学物質から配線を守ります。
ステンレス製 ケーブルバンド
高耐久・防錆仕様。水中や湿気の多い環境でも劣化せず、長期間にわたって強固な固定を維持します。
ファイバーグラス製温泉用パイプ
非常に腐食性の高い井戸や、より高温の 温泉を得る必要がある場合、米国製STARファイバーグラス揚湯管及びケーシングのご使用を推奨致します。
ファイバーグラス製パイプの接続には通常の鋼管と同様にネジを使用しております。このネジはエポキシ、グラファイト、セラミック、その他を含む特殊コンポジットで作られた成形ネジであるため、機械加工によるネジと異なり、繊維（FIBER）の切断によるネジ強度の低下がなく、設置深度1,000m以上の水中ポンプの揚湯管としても充分使用可能な強度を有しています。
主な特徴及び仕様
-
耐食性（耐CO2、H2O、海水、及び薬品類）
-
保温性
-
耐電触性
-
作業性に優れる（軽量）
-
施工性に優れる（低トルク）
-
最高使用温度：93℃
-
許容引張力（kgf）：3,000～40,000
-
耐圧性（kgf/cm2）：70～280
-
ネジ締めトルク
2-3/8 チュービング・・・21kgf・m
7 チュービング・・・70kgf・m
-
広範な用途（温泉・石油・ガス・食品等の多分野）
※なお、薄型カップリング付ケーシングは、日本工業規格の8B（200A）及び6B（150A）内に挿入出来るように特に日本向けに開発したファイバーグラスケーシングです。

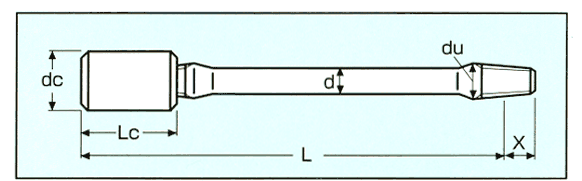

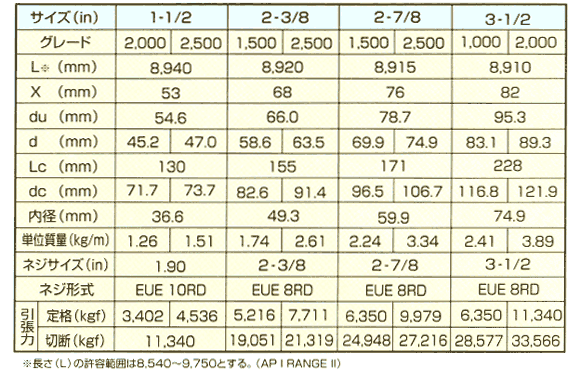

STARファイバーグラス揚湯管
STARファイバーグラスケーシング
温泉用保温二重揚湯管（USAサーマルチューブ）
地下1,000m～2,000mと深い温泉が掘削されるようになり、新たな問題が生じてきました。
揚湯中の温度低下が大きく、そのために温泉と認定されないことが度々みられることです。
この悩みを解消したのがUSAサーマルチューブです。
USAサーマルチューブの構造
ESP電動水中ポンプ
超深度・耐熱・防食
米国ESP社の電動水中ポンプは、永年に亘るオイルフィールドでの実績により、その優位性は実証済ですが、特にシールセクションとガスセパレーターの採用により、実質上ポンプ設置深さの制限が無く、ガスが混入する井戸においても、充分その性能を発揮する事が出来ます。
従って、より深く水中ポンプを設置出来る為、より高温で多量の温泉を得る事が出来る様になりました。
ESP概要
流量：175,000L/min
最大出力：500KW（680HP）
適用ケーシング：4-1/2、5-1/2、7及び更に大きいケーシング用
深度：6,000m
最高温度：150℃
その他機器：ガスセパレーター/可変速度制御装置/圧力センサー 他
圧力センサー 他
電動モーター
使用している電動モーターは、2極、3相、かご形誘導電動機で、最大付加時の回転数は3,500r/min（60Hz）又は2,917r/min（50Hz）です。
シールセクション
シールセクションを組込む事により、従来の水中ポンプと異なり実質上ポンプ設置深さの制限が無くなり深部での高温の温水を汲み上げる事が可能となります。
主な機能
-
ポンプで発生する軸方向スラスト力を吸収。
-
坑内流体からモーターを遠隔・保護する。
-
モーター内圧と坑内圧をバランスさせ、シャフトシール部の差圧発生を防ぐ。
-
モーター稼働／停止時の発熱／冷却によるモーターオイルの膨張／収縮を吸収する。
-
シール形式はラビリンス、バグタイプ及びRS形があり、それぞれ連続運転、サイリック運動及び制振用に適している。
ガスセパレーター
流体中に多量のフリーガスが含まれている場合、ポンプ性能に多大な悪影響を及ぼしますが、この場合に、本ガスセパレーターは遠心力により比重差を利用し、ガスと液体を分離致します。
また、内部に吸引装置を設ける事により、セパレーターへの圧力損失を防いでいます。
多段水中ポンプ
最小4-1/2（内径4）以上のケーシングに対応可能な多段ポンプを提供致します。
ケーブル
ケーブルには以下の種類と形式があります。
形式：フラットケーブル、及び丸形ケーブル
耐熱温度：93℃、140℃及び176℃
ワイヤーサイズ：（A.W.G）＃1、＃2、＃4及び＃6
被覆：亜鉛メッキ鉄コイル巻
その他機器
下記の機器を準備致します。
-
制御盤：600V～3,600V
インバーター 制御を組み込み、夜間等不要時の動力を大巾に低減しランニングコストを最小にする事が出来ます。 -
ウエルヘッド及び坑口配管
適正ポンプの選定
温泉開発の成否を決めるのは、掘削後の最終仕上げと稼働開始後のメンテナンスをいかに丁寧に、且つ、適切に行うかに依ると言っても過言ではありません。
揚湯試験による井戸能力の測定結果より、適正なポンププログラムを設計致します。
■Pump Performance Curve for Ta-550 1 stage @ 3500 RPM
■Single Stage Variable Frequency Performance Curve for TA-550
HPV30-2000 人力ポンプ
HPV30-2000は、電気を使わず地下水を汲み上げられる手動式水圧駆動ポンプです。深さ30mまでの井戸に対応し、井戸径は80mm（3インチ）あれば設置可能。既存井戸への取り付けや既存ポンプからの交換も容易で、井戸管が傾いた場合でも揚水可能です。
主要部にはステンレスや高密度ポリエチレンを使用し、耐腐食性・耐久性に優れた完全耐水仕様です。地下部分に消耗品がなく、軽量かつシンプルな構造のため、特殊工具なしで短時間に設置・取り外しができます。メンテナンス不要。
アフリカの砂漠地帯では1970年から約10万台の納入実績があり、災害時・停電時・厳しい環境下でも安心して使用できる、信頼性の高いポンプです。
技術仕様
ポンプの種類：手動式水圧駆動ポンプ
最大設置深度：30m 掘削孔の最小直径：3インチ（80mm）
吐水部：溶融亜鉛メッキ鋼製スタンド、ステンレス製吐水口、ステンレス製制御シリンダー
制御ロッド：ステンレス製 直径：20mm 行程：320mm
ポンプ本体：ステンレス製 長さ：1285mm 直径：74mm 重量：5.2kg
ポンプ嚢：ゴム製 長さ：905mm
パイプ：高密度ポリエチレン製 直径：25mm PN16 重量：1mあたり0.36kg
バルブ：合成素材のメンブランおよびボール
フィルター：ポンプ底部のストレーナー1か所、バルブボックス内のフィルター1か所
（これらの技術仕様は、商品改善のため、予告なく変更されることがあります）
水中ケーブル接続キット
Raychem (レイケム) 熱収縮チューブ
材質：電子線架橋ポリオレフィン
収縮温度：125℃以上
連続使用温度：-40～90℃
-
深井戸用水中モータポンプにおける水中ケーブルやその他付属品類の絶縁（低圧）、防水用途の厚肉タイプ熱収縮チューブです。
-
ケーブルシースや絶縁材料の電気的及び物理的特性をもち、強靭さと施工の安易さを兼ね備え、ハロゲンフリー材料です。
-
加熱することで収縮し、その高い収縮率（約1/3）により幅広いケーブルサイズや付属品に対してしっかりと取付きます。
-
チューブ内面に塗布された接着層がさまざまな形状に対して確実な防水構造を実現します。
ケーブル接続キット選定表
【特記事項】
・平ケーブル、丸ケーブル、どちらでも使用できます。
・銅線用裸圧着スリーブは含まれておりません。
・作業手順書は付属していません。
・使用方法については、下記動画をご参考ください。
Raychem WCSM
熱収縮肉厚絶縁チューブ
材質：電子線架橋ポリオレフィン
収縮温度：125℃以上
連続使用温度：-40～90℃
-
厚肉の架橋ポリオレフィン製で、紫外線放射に対する優れた安定型と高い耐候性
-
非腐食性、非毒性で鉛とアルミニウムを含有しない、ハロゲンフリーおよびシリコーンフリーの材料
-
ホット メルト接着剤によるインライン コーティングが可能
-
RoHS 指令および REACH 整合規格に適合
-
海洋用途向けに承認済み
-
黒色で、3:1 を超える収縮率
-
通常の保管条件下で数十年の保管寿命
選定表
ステンレス製ケーブルバンド50本
材質：ステンレス（SUS304）
厚さ：0.6mm
長さ：545mm
幅：19mm
使用温度範囲：-80～538℃
特性：耐候・耐食
.webp)
-
ケーブルバンド（帯鉄バンド）は、ステンレス （SUS304 ）製で、厚さ0.6mmです。（帯鉄シールもSUS304）
-
過酷な環境下でのケーブル、鋼管の結束や固定に最適。温泉井戸、水中、潮風が当たる場所等で使用可能。
-
結束には別途、結束機が必要となります。（推奨結束機 ）FROMM社製 A-480（19mm幅）引き締め／シーリング／カットを空圧で行います。
ステンレス製ケーブルバンド価格
【特記事項】
・作業手順書は付属していません。
・ケーブルバンドの寸法は若干の誤差がある場合もございます。
・使用方法・使用例については、下記動画をご参考ください。
50本1セット 12,500円（税別）
